TinkerForge 41 Gerilim Düşürücü Güç Kaynağı TinkerForge 41

TinkerForge 41 Gerilim Düşürücü Güç Kaynağı Genişletme Kartı TinkerForge

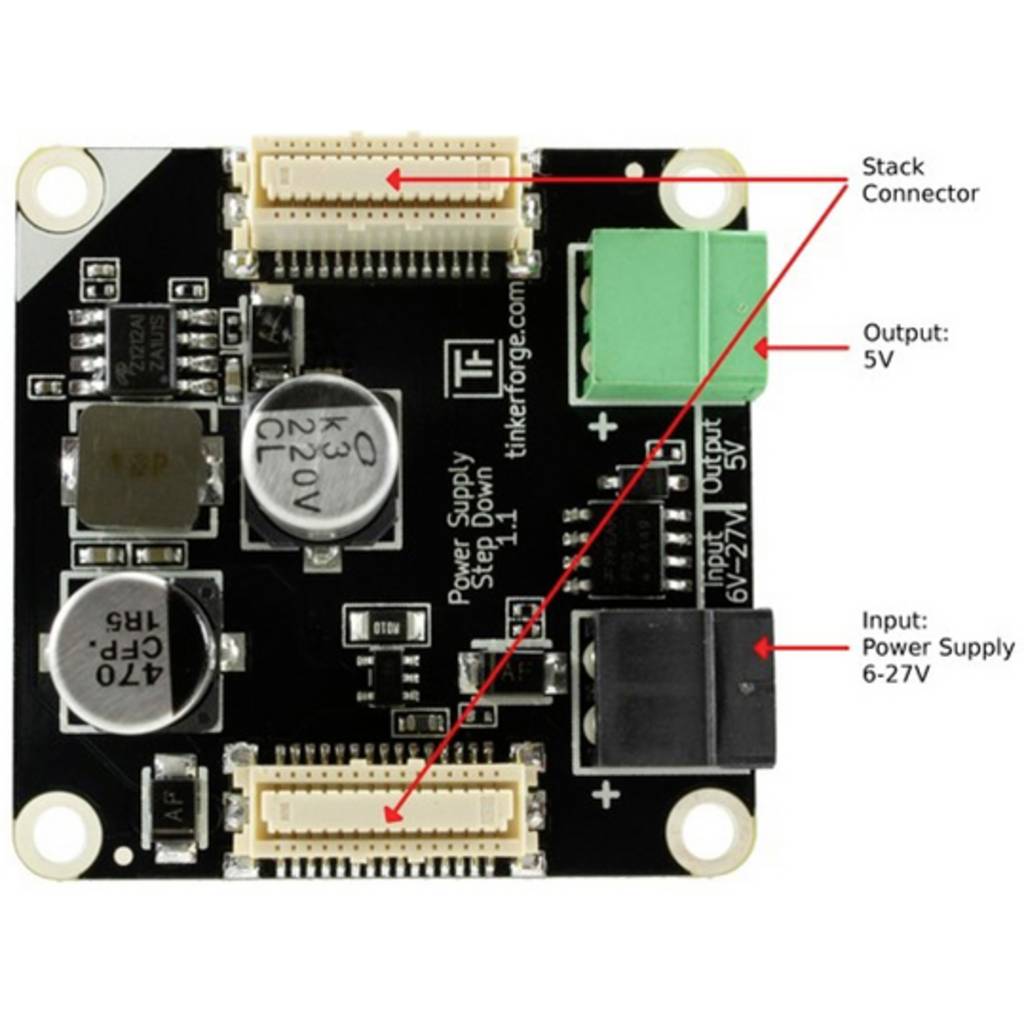

TinkerForge Gerilim Düşürücü Güç Kaynağı

Brick adlı bir yığın için 5V sağlar
Brick'lerle (örneğin DC Brick) bağlanan motorlara güç sağlar
Girdi gerilimi 6V ile 27V DC
Ekstra çıkış gerilimi 5V (donanım sürümü 1.1'den beri)

Gerilim Düşürücü Güç Kaynağı, bir yığın ve Bricklet'leri beslemek için kullanılabilir. Verimli bir gerilim düşürücü regülatöre sahiptir ve yığının altına yerleştirilir. Buradan Bricks ve Bricklet'lerin ihtiyaç duyduğu 5V'yu sağlar. Ayrıca, dış besleme gerilimini yığın beslemesine aktarır. Bireysel Bricks'lerin çalışması için mutlaka gerekli değildir, ancak yığınlar içinde kullanılması amaçlanmıştır.

Birden fazla kullanım senaryosu vardır. Gerilim Düşürücü Güç Kaynağı, yığınların pil ile beslenmesini sağlar. Böyle yığınlar, kablolu veya kablosuz master uzantılar aracılığıyla iletişim kurabilir. Gerilim düşürücü güç kaynağı ayrıca, yığın üzerinden (yığın beslemesi ile 27V DC'ye kadar) DC motorları, servolar veya adımlı motorları beslemek için kullanılabilir. Bu sayede, ilgili motor sürücü Brick'e başka bir dış gerilim kaynağı bağlamadan motorlar beslenebilir. Büyük yığınların güç tüketimi, normal bir USB portunun sağlayabileceği 500mA'yi aştığında, Gerilim Düşürücü Güç Kaynağı burada devreye girebilir ve yığının beslemesini alabilir.

Girdi gerilimi aralığı 6V ile 27V DC arasındadır. Bir Master Brick, dış besleme geriliminin tüketimi ve gerilimini ölçebilir. 200mA'nin altındaki akımlar tatmin edici şekilde ölçülemez.

Donanım sürümü 1.3'ten beri, Gerilim Düşürücü Güç Kaynağı, her iki fişte ters kutupluluk korumasına sahiptir ve fişlerin yanlış takılması durumunda da korunur.

Bu metin makine tarafından çevrilmiştir.

Donanım:
Güç tüketimi: Girdi gerilimine bağlı olarak 20-30mA
Min/Max girdi gerilimi: 6V/27V DC
Maksimum çıkış akımı: 5V Güç: 3A; Motor sürücü Brick'ler için geçiş: 5A
Donanım Sürümü: 1.3

Teknik Özellikler:
Ek ürün özellikleri: Boyutlar (Genişlik x Derinlik x Yükseklik) 40 x 40 x 16mm
Ağırlık: 14g · Uygun (tek levha bilgisayarları): TinkerForge
